Znaczenie rozstawu śrub 5×112 i definicja parametru PCD
Zapis 5×112 opisuje dwa fakty: pięć otworów montażowych oraz średnicę okręgu, na którym leżą ich środki. Te 112 podaje się w milimetrach i to właśnie ten wymiar decyduje, czy felga trafi na szpilki lub śruby piasty bez naprężeń.
PCD (Pitch Circle Diameter) jest geometrycznym opisem rozmieszczenia otworów. W praktyce to „okrąg podziałowy”, którego nie widać na feldze, ale da się go wyznaczyć pomiarem. To dlatego przy układach 5-otworowych pojawia się temat przeliczeń, a nie prostego odczytu linijką „naprzeciwko”.
W języku warsztatowym „rozstaw śrub” i „PCD” bywają używane zamiennie, choć rozstaw kojarzy się z odległością między otworami, a PCD jest średnicą okręgu. Przy doborze felg liczy się PCD. Różnica wychodzi na jaw, gdy ktoś mierzy dystans między dwoma otworami i na tej podstawie próbuje zgadnąć zapis w formacie 5x…
Cała sprawa sprowadza się do dopasowania felgi do piasty i do tego, jak koło układa się na aucie. 5×112 występuje w wielu modelach z grupy VAG, w Mercedesach i w części aut koncernu BMW, ale to nie oznacza automatycznej zamienności felg między markami. Reszta parametrów potrafi wyłożyć temat w sekundę.

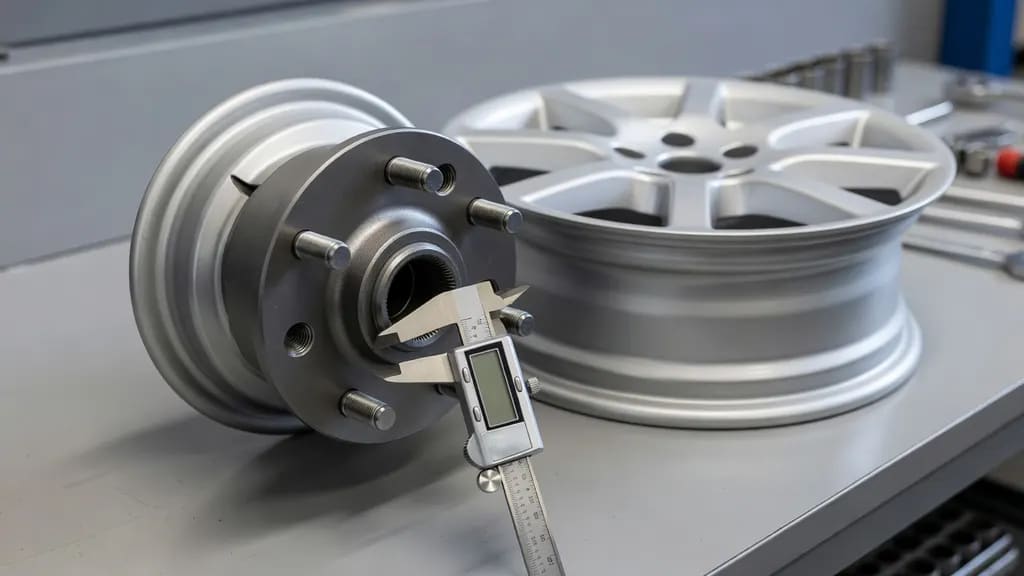

Zależności między PCD a innymi parametrami koła i felgi
Otwór centralny (CB) odpowiada za centrowanie felgi na piaście, jeśli konstrukcja jest „hub centric”. Gdy CB jest za duży, felga może wisieć na śrubach do momentu dokręcenia, a to często kończy się drganiami. W praktyce wibracje po wymianie kół częściej wynikają z braku centrowania niż z pomylonego PCD, bo PCD nie zawsze da się w ogóle skręcić bez walki.
ET, czyli offset, zmienia położenie koła względem zwrotnicy i nadkola. Niewłaściwe ET potrafi doprowadzić do ocierania o zacisk, amortyzator lub rant błotnika, nawet przy idealnym 5×112. To nie jest detal. Kilka milimetrów robi różnicę, zwłaszcza przy szerszych felgach.
Śruby i nakrętki też mają swoje wymagania: średnica, skok gwintu, długość oraz typ gniazda. Stalowe felgi często pracują na innym profilu gniazda niż wiele felg aluminiowych, a pomyłka stożek kontra kula kończy się niedokładnym dosiadaniem i uszkodzeniem gniazd. W warsztacie widać to po błyszczących „półksiężycach” i śladach przesuwania się śruby.
Pierścienie centrujące pojawiają się wtedy, gdy CB felgi jest większy niż średnica piasty. Rozwiązują problem centrowania, ale nie naprawiają złego PCD, nie korygują ET i nie zmieniają typu gniazda śruby. Działają tylko w jednym zakresie.
Rodzaj felgi wpływa na pomiar i montaż. W aluminiowych częściej spotyka się grubsze okolice gniazd, czasem z wyraźną fazą, co utrudnia „łapanie” krawędzi otworu miarką. Stalowe bywają bardziej jednoznaczne w odczycie, ale potrafią mieć deformacje po uderzeniach, które przekłamują pomiar.
Metody weryfikacji rozstawu śrub bez wykonywania pomiaru
Na wielu felgach zapis PCD jest wybity lub odlany po wewnętrznej stronie ramion, przy piaście, czasem na rancie. Problem w tym, że oznaczenia bywają niepełne, starte albo zamalowane proszkowo. Zdarza się też, że na feldze jest tylko numer katalogowy producenta, bez jawnego 5×112.
Drugą ścieżką są dane pojazdu i dokumentacja producenta. W specyfikacjach często występują dopuszczalne rozmiary felg, warianty ET i średnice otworu centralnego, a niekiedy kilka rozstawów śrub w obrębie jednej rodziny modelowej. W praktyce najwięcej pomyłek robią auta z rynku USA oraz wersje z większymi hamulcami, gdzie felga „pasuje rozstawem”, ale nie przechodzi przez zacisk.
Bazy dopasowań i tabele rozstawów są użyteczne jako punkt odniesienia, zwłaszcza przy popularnych konfiguracjach. Trzeba jednak uważać na przekładki między modelami i rocznikami, bo jedna marka potrafi wprowadzić zmianę PCD w trakcie produkcji, bez wizualnej rewolucji nadwozia. Na giełdach i w ogłoszeniach opis „pasuje do…” bywa luźny.
Weryfikacja „z opisu” robi się ryzykowna przy felgach używanych, po regeneracji albo po przeróbkach. Niektóre obręcze pochodzą z aut z innym PCD i były sprzedawane razem z adapterami, które później zniknęły. Z zewnątrz wygląda dobrze, a na aucie zaczynają się schody.

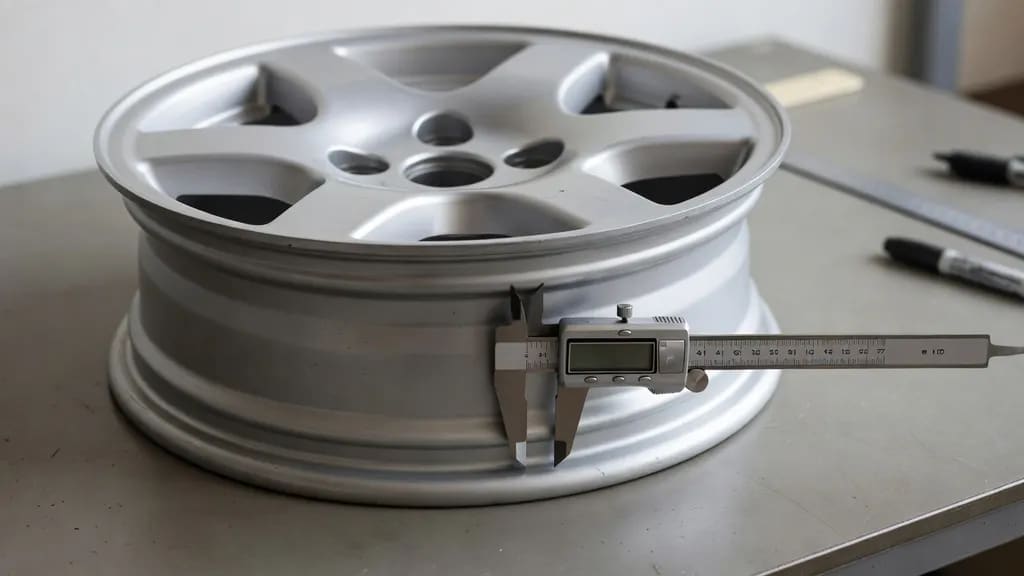

Narzędzia pomiarowe i warunki pomiaru wpływające na dokładność
Miarka daje szybki obraz sytuacji, ale w 5-otworowych układach nie pomaga wprost, bo nie ma otworu po drugiej stronie. Suwmiarka jest stabilniejsza i łatwiej nią złapać krawędzie otworów, a powtarzalność odczytu jest wyraźnie lepsza. To robi różnicę między 110 a 112.
Kluczowy jest sposób odczytu: pomiar „od środka do środka” jest najczystszy geometrycznie, tylko że środka nie widać. W praktyce pracuje się na krawędziach i przelicza na środek, odejmując lub dodając połowę średnicy otworu. Gdy otwory są podtoczone albo mają wyraźną fazę, łatwo złapać nie tę krawędź, którą trzeba.
Przed pomiarem felga powinna być oczyszczona w okolicy otworów i stabilnie ułożona. Brud, korozja i nalot po farbie proszkowej potrafią zmienić punkt styku narzędzia z krawędzią. Na stole warsztatowym często widać, że dwa odczyty tej samej felgi różnią się o 1–2 mm, bo raz miarka weszła w fazę, a raz oparła się o rant.
Najczęstsze błędy to pomiar po skosie, mylenie średnicy otworu z odległością między otworami oraz praca na wybitych gniazdach po jeździe na luźnych śrubach. Zużycie otworów potrafi być niewidoczne na pierwszy rzut oka. A potem wynik „nie chce wyjść”.
Jednostki mają znaczenie: PCD podaje się w milimetrach, a część katalogów felg z rynku anglosaskiego operuje calami przy średnicy obręczy, co miesza w głowie. W samym PCD drobne zaokrąglenia potrafią podsunąć 114,3, bo ta wartość regularnie pojawia się w autach z innym standardem. 112 mm to konkret.
Geometria pomiaru w felgach 5-otworowych i specyfika układu 5×112
Przy pięciu otworach nie ma pary leżącej dokładnie naprzeciw siebie, więc nie da się po prostu zmierzyć „średnicy” między dwoma przeciwległymi punktami. To jest powód, dla którego w internecie krążą sprzeczne metody i odczyty. Układ nieparzysty wymusza pomiar pośredni.
Punkty odniesienia mogą być różne: środki otworów, krawędzie wewnętrzne albo zewnętrzne. Wybór metody zmienia to, co faktycznie mierzy narzędzie, a później wymaga innej korekty. Jeśli ktoś miesza podejścia, wynik będzie przypadkowy, nawet gdy pomiar wykonany jest starannie.
W praktyce mierzy się odległość między dwoma sąsiednimi otworami i przelicza na PCD. Idea jest prosta: znana odległość cięciwy w pięciokącie foremnym daje średnicę okręgu. Sama matematyka nie jest skomplikowana, trudniejsze jest powtarzalne złapanie punktów na feldze.
Najbardziej typowa pomyłka dotyczy rozróżnienia 5×112, 5×110 i 5×114,3. Przy pracy miarką różnice potrafią „zniknąć”, szczególnie gdy otwory mają 14–15 mm i są sfazowane. W warsztacie takie felgi trafiają na wyważarkę, a klient mówi, że „prawie pasowały”. Prawie nie wystarcza.
Obliczanie PCD dla 5×112 na podstawie pomiarów pośrednich
Metoda „od środka do środka” z przeliczeniem geometrycznym
Wybiera się dwa sąsiednie otwory i mierzy odległość między ich środkami. Ponieważ środek jest niewidoczny, najpierw mierzy się od krawędzi do krawędzi w tym samym kierunku, a potem dodaje połowę średnicy otworu. Suwmiarka ułatwia robotę, bo pozwala złapać powtarzalnie te same punkty.
Dla układu 5-otworowego zachodzi zależność: PCD = d × 1,701, gdzie d to odległość między środkami sąsiednich otworów. Dla 5×112 wychodzi d na poziomie 65,8 mm. To punkt kontrolny, który szybko pokazuje, czy pomiar idzie w dobrą stronę.
Wiarygodność rośnie, gdy pomiar powtórzy się na kilku parach otworów i zestawi wyniki. Jeśli raz wychodzi 65,0 mm, a raz 66,5 mm, problemem nie jest geometria tylko punkt zaczepienia narzędzia albo zużyte krawędzie. Takie rozjazdy widać szczególnie na felgach po ciężkiej eksploatacji zimowej.
Metoda krawędziowa (zewnętrzna–wewnętrzna) jako alternatywa w praktyce
Gdy trudno wyznaczyć środek, stosuje się pomiar od zewnętrznej krawędzi jednego otworu do wewnętrznej krawędzi sąsiedniego. Ten dystans odpowiada odległości „środek–środek”, jeśli oba otwory mają tę samą średnicę. Wtedy nie trzeba dodawać i odejmować połówek, bo geometria sama się domyka.
Warunek jest prosty: krawędzie muszą być czytelne, bez zadziorów, spękań i rozkalibrowanych faz. Przy felgach, które długo jeździły z nieprawidłowym typem śrub, otwory potrafią mieć inny profil po jednej stronie niż po drugiej. Wtedy metoda krawędziowa zaczyna oszukiwać.
Po uzyskaniu d stosuje się to samo przeliczenie na PCD. Jeśli d wynosi 65,8 mm, wynik trafia w 112 mm. Jeśli d kręci się bliżej 64,6 mm, robi się 110 mm i temat jest zamknięty, bez zgadywania.
Współczynnik korekcyjny dla układu 5-otworowego (np. ×1,701)
Współczynnik 1,701 wynika z relacji między cięciwą a średnicą okręgu w układzie pięciu równomiernie rozmieszczonych punktów. Daje najpewniejsze wyniki wtedy, gdy d jest zmierzone rzetelnie, bez pracy „na oko” w okolicach faz. Liczba jest stała, nie zależy od średnicy felgi.
Kontrola zgodności polega na sprawdzeniu, czy wynik siada na katalogowych wartościach: 110, 112 lub 114,3. Przy sensownym pomiarze nie wychodzi 111,2 albo 113,6. Jeśli wychodzi, winny jest odczyt, nie felga.
Konsekwencje błędnego rozstawu oraz najczęstsze nieporozumienia przy montażu
Nieprawidłowy PCD prowadzi do niesymetrycznego dociągnięcia, bicia i drgań, a w skrajnym przypadku do uszkodzenia otworów w feldze i śrub. Mechanicznie to działa jak stałe wprowadzanie naprężeń podczas dokręcania. Auto może ruszyć z miejsca i przez chwilę sprawiać wrażenie, że wszystko jest w porządku. Potem zaczyna się telepanie kierownicy.
PCD musi się zgadzać z piastą nawet wtedy, gdy śruby „wchodzą” i da się je złapać gwintem. Takie pozorne dopasowanie zdarza się przy różnicach rzędu 2 mm, gdzie gwint jeszcze łapie, ale stożek lub kula siedzi krzywo. W praktyce ślady na gniazdach po jednym montażu potrafią powiedzieć więcej niż opis w ogłoszeniu.
Śruby pływające bywają stosowane jako sposób na niewielką korektę, ale to nie jest zamiana rozstawu w pełnym znaczeniu. Ich zakres pracy jest ograniczony, a wymagania co do gniazd i grubości tarczy felgi są konkretne. W serwisach traktuje się to jako rozwiązanie tymczasowe albo awaryjne, nie jako stały standard do jazdy w każdych warunkach.
Najczęstsze nieporozumienia biorą się z mylenia PCD z otworem centralnym oraz z ignorowania ET i typu śrub. Ktoś widzi, że CB „pasuje na piastę”, więc zakłada zgodność całości. To prosta droga do problemów.
Montaż felg o innym PCD bywa niedopuszczalny wtedy, gdy wymaga pracy śrub poza ich osiowością albo gdy felga nie centruje się na piaście. Jeśli koło da się przykręcić tylko z wyczuwalnym naprężeniem, temat jest rozstrzygnięty. Koniec dyskusji.
