Zasilanie wideorejestratora z instalacji pojazdu na tle innych metod
Podłączenie do skrzynki bezpieczników różni się od zasilania z gniazda zapalniczki przede wszystkim kontrolą nad tym, kiedy kamera dostaje prąd. W wersji „zapalniczkowej” wideorejestrator bywa uzależniony od logiki samego gniazda: w jednych autach działa tylko po zapłonie, w innych pozostaje aktywny po zgaszeniu silnika. Do tego dochodzi przewód poprowadzony po kabinie. Wygląda to przeciętnie i potrafi przeszkadzać.
Zasilanie ze skrzynki bezpieczników pozwala ukryć instalację i z góry ustawić tryb pracy: tylko podczas jazdy albo także na postoju. W praktyce to najczęstsza droga do stabilnego trybu parkingowego, bo kamera dostaje stałe zasilanie i sygnał po zapłonie, zamiast polegać na przejściówkach do gniazda 12 V. Jest też mniej przypadków, w których wtyczka „lata” w gnieździe po kilku miesiącach użytkowania. To się zdarza.
Wariant OBD2 bywa traktowany jako kompromis: montaż jest prostszy, ale wybór obwodu jest z góry narzucony przez konstrukcję adaptera, a samo gniazdo OBD2 ma swoje zadanie diagnostyczne. W części aut stałe zasilanie na OBD2 jest aktywne cały czas, więc kamera w trybie parkingowym może pracować długo, a w innych pojazdach zasilanie bywa odcinane po określonym czasie. Z estetyką przewodu też bywa różnie, bo najczęściej kończy się na prowadzeniu kabla w okolice kolan kierowcy.
Konsekwencje wyboru metody są dość czytelne: skrzynka bezpieczników daje lepszą kontrolę trybu parkingowego i czystszy montaż, zapalniczka jest najszybsza, a OBD2 jest pośrodku, ale z ograniczeniami wynikającymi z elektroniki auta.
Elementy i akcesoria stosowane przy podłączeniu do bezpieczników
Kluczowym elementem jest hardwire kit, czyli zestaw do stałego zasilania. Zawiera przewody, przetwornicę i moduł sterujący, który w zależności od wersji obsługuje odcięcie przy niskim napięciu albo ustawienia trybu parkingowego. W wielu kamerach to warunek działania parkingu bez użycia powerbanku. Bez tego kamera często zadziała, ale bez sensownej ochrony akumulatora.
Do wpięcia w skrzynkę używa się adaptera bezpiecznikowego typu add-a-fuse. To przejściówka, która wkłada się w gniazdo bezpiecznika i tworzy dwa tory: jeden dla oryginalnego obwodu auta, drugi dla nowego odbiornika. W praktyce pozwala dołożyć zasilanie bez cięcia fabrycznej wiązki. Dobrze dobrany adapter musi pasować typem bezpiecznika do skrzynki, bo różnice w rozmiarach są realne i łatwo o luźne połączenie.
Przewód masowy kończy się oczkiem i wymaga solidnego punktu masy: śruba do karoserii, element konstrukcyjny, miejsce bez lakieru i bez nalotu. Tu nie ma magii. Słaby styk masy daje efekt „raz działa, raz nie działa”, a potem zaczynają się restarty kamery i przypadkowe zaniki zasilania.
W lepszych modułach zasilania spotyka się funkcje ochronne: odcięcie przy spadku napięcia, ustawiane progi w stylu 11,8 V, 12,0 V, 12,2 V, a czasem limit czasu pracy, taki jak 6, 12 albo 24 godziny. W praktyce te dwie rzeczy robią robotę, jeśli kamera ma nagrywać na postoju. Bez odcięcia da się rozładować akumulator, szczególnie w autach używanych głównie na krótkich odcinkach.
Alternatywą dla stałego zasilania są zewnętrzne źródła energii do trybu parkingowego. Najczęściej to dodatkowy akumulator lub powerbank samochodowy ładowany podczas jazdy. Taka konfiguracja ogranicza obciążanie akumulatora rozruchowego i daje przewidywalny czas pracy, ale jest droższa i zajmuje miejsce w kabinie lub bagażniku.
Logika obwodów w skrzynce bezpieczników: ACC, stałe zasilanie i tryb parkingowy
Linia ACC oznacza zasilanie pojawiające się po włączeniu zapłonu lub po uruchomieniu auta, zależnie od modelu. Dla kamery to sygnał startu: urządzenie budzi się automatycznie i zaczyna nagrywać bez wciskania przycisku. W codziennym użytkowaniu to najwygodniejsze ustawienie, bo nie trzeba pamiętać o ręcznym włączaniu.
Stałe zasilanie BATT+ jest potrzebne, gdy kamera ma pracować po wyłączeniu silnika. To podstawa trybu parkingowego. Kamera albo zestaw zasilania rozpoznaje zanik ACC i przełącza się w inny tryb: nagrywanie poklatkowe, nagrywanie po wykryciu ruchu, zapis po wstrząsie. Różnie to wygląda między producentami. Z perspektywy instalacji ważne jest jedno: do poprawnego przełączania potrzebne są dwa sygnały, ACC i BATT.
W praktyce spotyka się dwa scenariusze. Pierwszy to podłączenie tylko po zapłonie, gdy celem jest nagrywanie jazdy i brak ryzyka pracy na postoju. Drugi to konfiguracja z trybem parkingowym, gdzie do modułu wchodzą dwa przewody zasilające: jeden z obwodu ACC, drugi ze stałego plusa. Potem elektronika zestawu decyduje, kiedy odciąć zasilanie, a kiedy pozwolić kamerze pracować.
Dobór punktu zasilania i bezpieczników w samochodzie
Identyfikacja właściwych gniazd w skrzynce
Skrzynki bezpieczników w autach są najczęściej dwie: w kabinie i w komorze silnika. Do wideorejestratora wykorzystuje się tę w kabinie, bo skraca to trasę przewodu do słupka A i lusterka. W komorze silnika łatwiej o wyższą temperaturę, wilgoć i dłuższe prowadzenie kabla przez grodź. Da się, ale to inna robota.
Rozpoznanie obwodu stałego i po zapłonie zaczyna się od schematu na pokrywie skrzynki lub w dokumentacji pojazdu. Później i tak kończy się na weryfikacji napięcia. W wielu autach obwody opisane jako „gniazdo 12 V” potrafią zachowywać się inaczej zależnie od ustawień komfortu i tego, czy samochód przechodzi w uśpienie po kilku minutach.
Do sprawdzenia zasilania używa się próbnika napięcia albo multimetru. Próbnik daje szybką odpowiedź, czy jest 12 V, ale nie pokaże spadków pod obciążeniem i nie powie nic o jakości styku. Multimetr jest dokładniejszy, choć w ciasnych skrzynkach bywa niewygodny. W praktyce najwięcej błędów wynika z testu „na szybko” i z założenia, że dany bezpiecznik jest na ACC, bo tak się komuś kojarzy z nazwą obwodu.
Bezpieczniki i ich wartości w obwodzie wideorejestratora
Zabezpieczenie po stronie kamery powinno odpowiadać poborowi prądu i przekrojowi przewodu w zestawie zasilania. W instalacjach wideorejestratorów najczęściej spotyka się bezpieczniki 2 A, 3 A lub 5 A w torze zasilania akcesorium, zależnie od tego, czy zestaw zasila także tylną kamerę i czy jest to przetwornica 12 V na 5 V o większej wydajności. To realne wartości z montażu, nie teoria.
Zbyt duży bezpiecznik nie chroni przewodu i modułu w razie zwarcia, bo zadziała dopiero przy wyższym prądzie, niż przewidziano dla wiązki. Zbyt mały będzie się przepalał przy rozruchu kamery albo w chwili przełączania trybów, co wygląda jak losowe zaniki zasilania. Ten objaw często myli się z „wadą kamery”.
Typ bezpiecznika musi pasować do skrzynki: mini, low profile mini, micro2, a w części aut większe standardowe. Adapter add-a-fuse też występuje w tych wariantach. Jeżeli przejściówka wchodzi z oporem albo siedzi luźno, problem nie rozwiąże się sam po tygodniu jazdy.

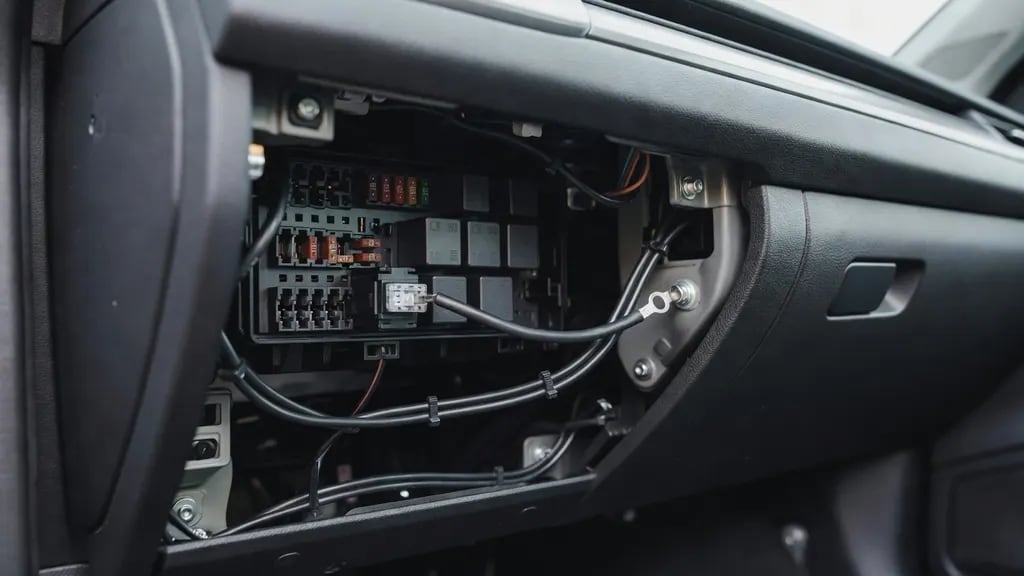

Integracja elektryczna: kierunkowość adaptera, masa i prowadzenie przewodów
Adapter bezpiecznikowy ma kierunkowość wpięcia, bo jedno gniazdo jest stroną zasilania, a drugie stroną chronioną bezpiecznikiem. Wpięcie odwrotne potrafi sprawić, że nowy obwód będzie zasilany „za” bezpiecznikiem w sposób, który ogranicza ochronę albo miesza logikę zabezpieczeń. W praktyce sprawdza się to miernikiem: trzeba wiedzieć, z której strony w gnieździe pojawia się plus.
Punkt masowy powinien być czysty i mechanicznie stabilny. Cienka warstwa lakieru, rdzawy nalot albo wkręt w plastikowy wspornik potrafią zepsuć całą instalację. Objawy są mało eleganckie: kamera uruchamia się dopiero po kilku próbach, resetuje się przy zamknięciu drzwi, a w trybie parkingowym potrafi zapisywać uszkodzone pliki. To widziałem więcej niż raz.
Prowadzenie przewodów w kabinie robi różnicę. Kabel układa się pod podsufitką, potem wzdłuż słupka A, a dalej do skrzynki bezpieczników. Krytyczne są strefy pracy poduszek powietrznych w słupkach i kurtynach oraz okolice zawiasów drzwi. Przewód nie może wchodzić w tor rozwinięcia poduszki ani ocierać o krawędzie, bo po czasie izolacja potrafi się przetrzeć. Niby drobiazg, a wraca po miesiącach.
Umiejscowienie kamery i trasa przewodu wpływają też na zakłócenia. Przewody prowadzone razem z wiązką zasilającą ogrzewanie szyby, mocne przetwornice LED albo moduły ładowarek potrafią wprowadzać szumy do zasilania. Efekt to restarty albo artefakty w obrazie, szczególnie przy słabszych zestawach zasilania.
Ryzyka i kwestie formalne: akumulator, bezpieczeństwo oraz gwarancja
Największym ryzykiem przy stałym zasilaniu jest rozładowanie akumulatora, gdy kamera nagrywa na postoju. Pobór prądu zestawu z kamerą często mieści się w przedziale 200 do 500 mA w zależności od trybu pracy, a to przy dłuższym postoju ma znaczenie. W autach jeżdżących głównie w mieście akumulator bywa niedoładowany już na starcie. I wtedy problem wychodzi szybciej.
Dlatego stosuje się progi odcięcia napięcia i limity czasowe nagrywania. Moduł odcina zasilanie, zanim napięcie spadnie do poziomu, który utrudni rozruch, a limit czasu pozwala utrzymać przewidywalne obciążenie. To nie rozwiązuje każdego przypadku, bo zużyty akumulator i tak pokaże swoje, ale ogranicza ryzyko w normalnym użytkowaniu.
Wokół gwarancji krąży prosty mit, że każde podłączenie do bezpieczników ją kasuje. W praktyce decyduje sposób wykonania instalacji i to, czy ingeruje się w fabryczną wiązkę. Adapter bezpiecznikowy i poprawnie dobrana masa nie wymagają cięcia przewodów, więc ryzyko sporu jest mniejsze. Wciąż liczy się jakość montażu. Bałagan w skrzynce bezpieczników i luźne połączenia potrafią zostać zauważone przy diagnostyce.
Szczególnej ostrożności wymagają auta nowe i modele z rozbudowanymi modułami komfortu, które usypiają obwody i kontrolują pobór prądu po zamknięciu pojazdu. W takich instalacjach źle dobrany punkt zasilania potrafi powodować błędy w sterownikach albo nieprawidłowe wybudzanie samochodu. To się zdarza, zwłaszcza gdy kamera jest podpięta pod obwód, który moduł uznaje za krytyczny.
Typowe problemy po podłączeniu i ich najczęstsze przyczyny
Gdy kamera nie uruchamia się, najczęściej winny jest brak zasilania w wybranym obwodzie albo źle wykonana masa. Czasem problemem jest też przejściówka wpięta odwrotnie lub bezpiecznik akcesorium wsadzony w złe gniazdo adaptera. Objaw jest prosty: brak reakcji, mimo że moduł ma diodę lub bezpieczniki wyglądają na całe.
Brak przełączania na tryb parkingowy wynika najczęściej z pomylenia ACC i stałego plusa. Kamera widzi wtedy cały czas „zapłon” albo odwrotnie, nie dostaje sygnału jazdy. Druga rzecz to ustawienia w samej kamerze lub w module hardwire kit, jeśli ma przełączniki progów i trybów. W praktyce montaż potrafi być poprawny elektrycznie, a problem siedzi w konfiguracji.
Niestabilna praca i restarty to klasyka słabego styku, spadków napięcia albo zbyt cienkiego przewodu w zestawie niskiej jakości. Zdarza się też przeciążenie obwodu, jeśli ktoś dołoży kamerę do linii, która już pracuje blisko swojego limitu i ma wrażliwe sterowanie. Efekt potrafi pojawić się dopiero w trasie nocą, kiedy włączone są dodatkowe odbiorniki. Takie przypadki wracają na reklamacjach.
Zakłócenia obrazu i problemy z rejestracją bywają skutkiem zakłóceń w zasilaniu albo złej trasy przewodu, prowadzonego wzdłuż elementów generujących szum. Czasem winne jest też gniazdo karty pamięci i zasilanie tylko to ujawnia, bo kamera resetuje się przy zapisie. To nie zawsze jest „wina karty”, choć tak najłatwiej to zrzucić.
Szybkie rozładowanie akumulatora najczęściej ma dwa źródła: zbyt nisko ustawiony próg odcięcia albo wysoka aktywność parkingowa, gdy kamera często wybudza się na ruch lub wstrząsy. Trzecia opcja jest prosta i mało efektowna: akumulator ma niską pojemność użytkową i kamera tylko to obnaża.
